用於汽車偵測和車輛數位化的3D掃描解決方案



汽車行業的製造商和供應商必須確保從小型塑膠零件到整車，每個零件都符合嚴格的品質標準。 SCANOLOGY 3D掃描解決方案，包括SIMSCAN和TrackScan Sharp，提供快速、精準且功能全面的檢測工具，幫助汽車企業提升品質控制水準、縮短檢測時間並支援數位化製造。本文將重點介紹SCANOLOGY掃描器在汽車產業的兩個實際應用案例。



案例 1：佛吉亞股份有限公司的高精度掃 描



客戶概覽

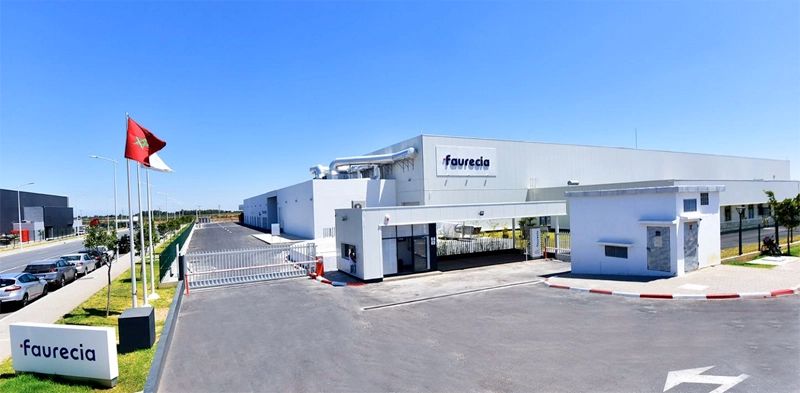

佛吉亞股份公司（Faurecia SE）是一家全球領先的汽車零件供應商，總部位於法國楠泰爾，主要提供汽車內裝和排放控制技術。截至2022年，全球每兩輛汽​​車中就有一輛由佛吉亞提供零件，因此，精準度和品質控制在其生產過程中至關重要。





零件特性與檢驗需求



佛吉亞要求對用於汽車內裝的中小型塑膠零件進行檢驗，並校準控制模板。這些部件通常具有複雜的幾何形狀、精確的功能表面以及反光或亮光錶面。即使是微小的偏差也可能影響零件的組裝、性能或美觀。因此，對這些部件的尺寸和形狀進行精確驗證至關重要，這既能確保符合設計規範，又能維持穩定的生產品質。





測量挑戰



多種因素導致檢驗工作困難重重。零件體積小、結構複雜，因此需要極高的測量精度。許多零件的反射表面會幹擾光學測量，使傳統的掃描方法變得複雜。此外，為了避免減慢生產線速度，檢測工作必須快速完成。人工檢測方法或傳統的接觸式檢測工具已無法滿足需求，因為它們速度慢、容易出錯，而且往往無法捕捉到精細的表面細節。有些方法甚至需要額外的預處理，例如在反射表面噴灑塗層。對速度、精度和靈活性的日益增長的需求，促使人們尋求更先進的解決方案。

•

SCANOLOGY 3D解決方案及優勢

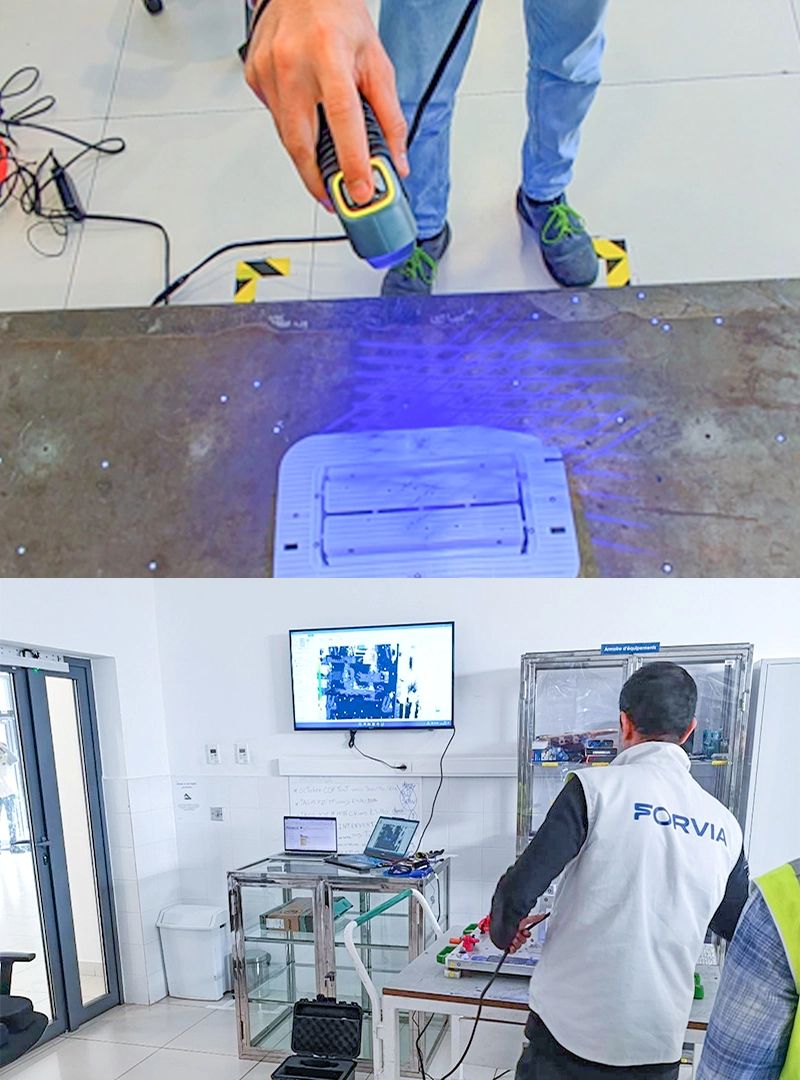

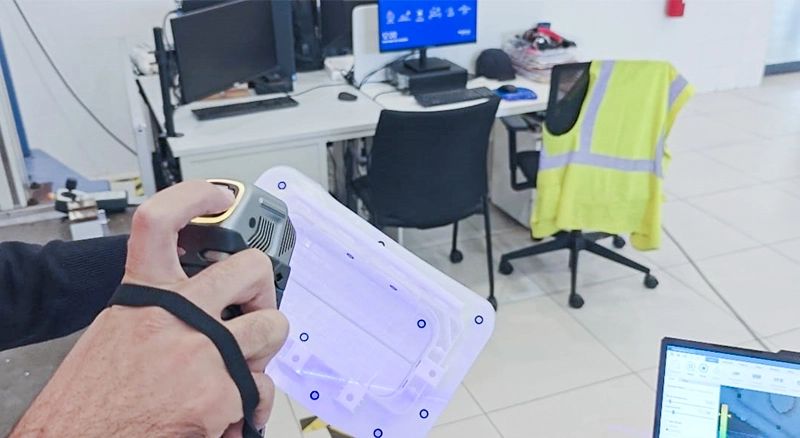

為了滿足這些要求，我們採用了SCANOLOGY公司的SIMSCAN 30 三維雷射掃描儀 。這款高精度掃描器精度高達20微米，每次掃描僅需不到10分鐘即可完成。

重要的是，它無需噴塗即可處理反射表面，簡化了準備工作，減少了生產延誤。

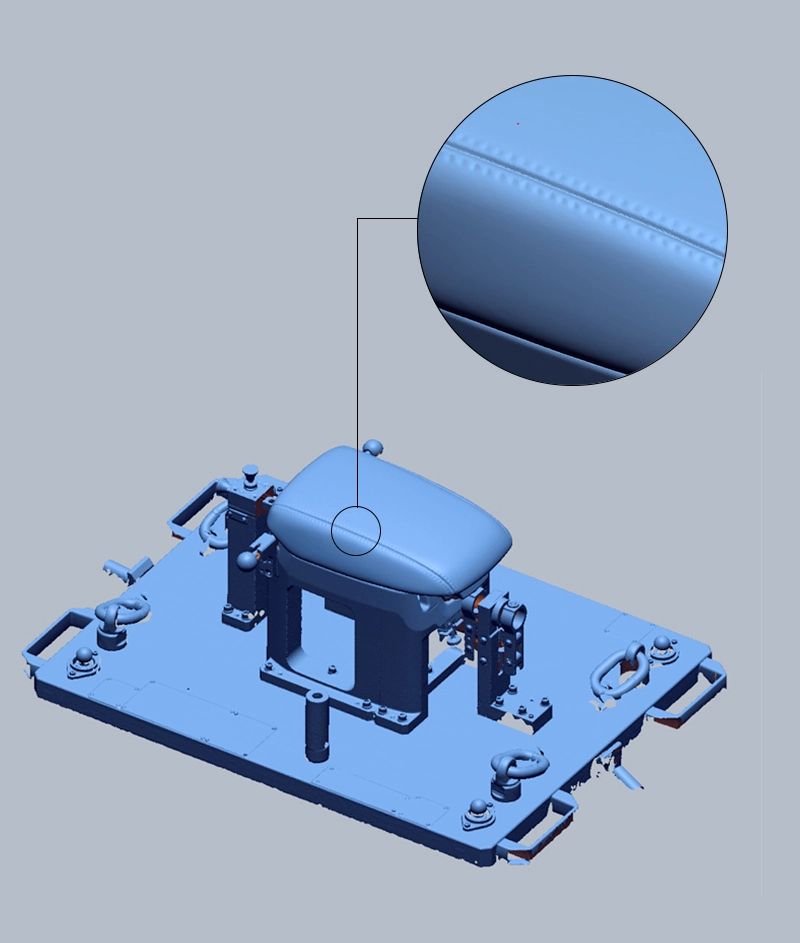

借助 SIMSCAN 30，佛吉亞能夠有效地掃描小型零件和校準模板，產生精確的 3D 測量數據和高品質的彩色圖譜。這些彩色圖譜使工程師能夠直觀地識別偏差、優化零件幾何形狀並進行調整，從而保持嚴格的公差要求。速度、準確性和多功能性的結合顯著縮短了檢測時間，提高了工作流程效率，並確保了所有被檢測組件的品質一致性。





主要優勢



快速檢測複雜部件

高精度測量（0.020毫米）

反射部件的無噴霧掃描

利用色圖進行視覺偏差分析



案例二：整車掃描



客戶概覽



在另一個專案中，客戶需要對整車進行完整的3D掃描，以製作精細的數位展示。困難在於如何在精確捕捉車輛內外所有細節的同時，保護車漆免受損傷，這意味著不能使用任何標記。此專案充分展現了SCANOLOGY 3D掃描解決方案高效處理大型複雜物件的能力。



車輛特性和檢查需求



這輛車長5.2米，寬2米，內部結構複雜，車頂為黑色。客戶需要快速獲得一個完整的、高精度的3D模型，並要求由一名操作員在1.5小時內完成掃描。





測量挑戰



掃描全尺寸車輛帶來了許多挑戰。首先，由於尺寸龐大，單一掃描器無法有效地覆蓋整個物體。由於反射率低，傳統掃描器很難捕捉內部表面和黑色區域，尤其是天花板。對於車輛外部而言，基於標記的定位並非可行方案，因為它可能會損壞車輛的油漆並增加設定時間。此外，整個掃描過程必須由一名操作員在 1.5 小時內完成，這增加了傳統測量方法無法滿足的時間限制。



SCANOLOGY 3D解決方案及優勢

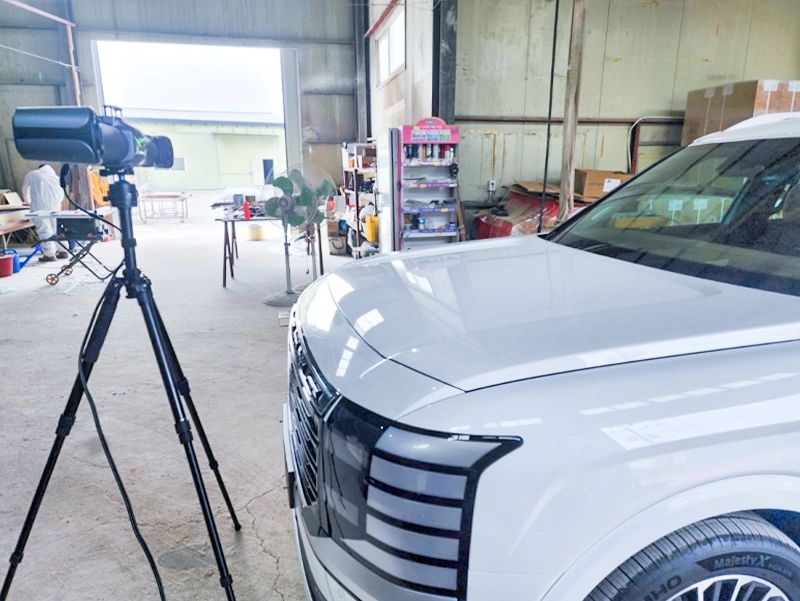

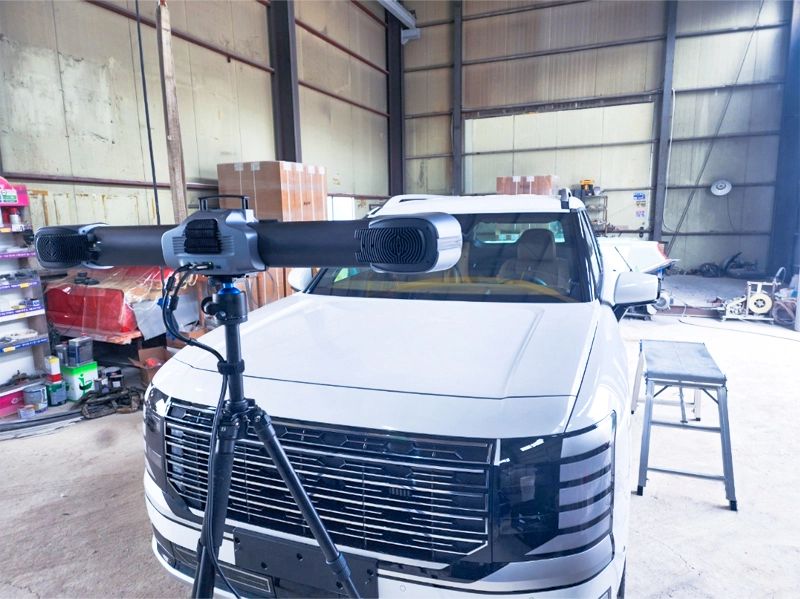

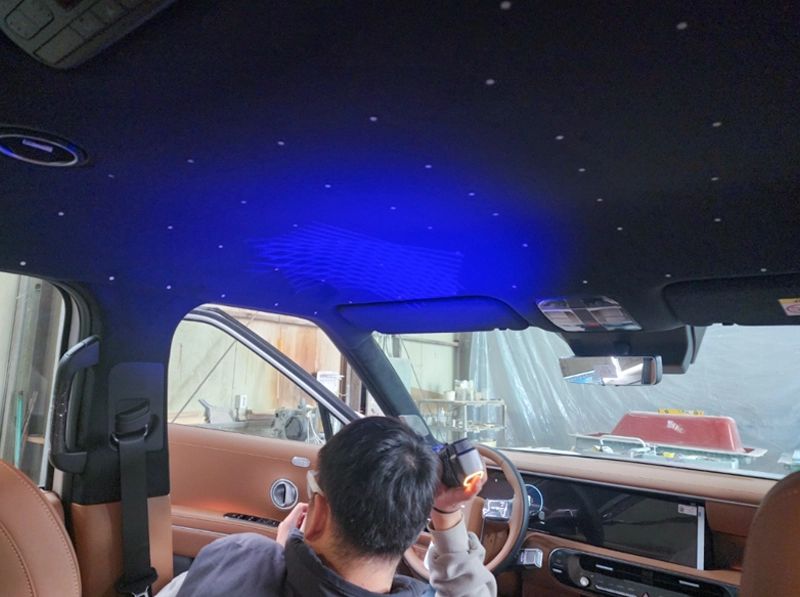

為了應對這些挑戰，SCANOLOGY 公司採用了TrackScan Sharp 49和 SIMSCAN 42兩款設備的組合 。 TrackScan Sharp 49 利用超座標解決方案，從 2-3 個位置掃描車輛外部，產生完整的外部資料集。隨後，SIMSCAN 42 掃描車輛內部，包括暗色表面，產生補充資料。最後，將這兩個資料集合併，產生車輛的完整、精確的 3D 模型。





此組合方案效率極高，單人操作即可在 1.5 小時內完成掃描，同時保持高精度。無標記掃描保護了車漆，而 SIMSCAN 42 處理深色表面的能力確保了車輛內部細節的完整性。與傳統方案相比，該方法降低了複雜性，最大限度地縮短了掃描時間，並產生了適用於可視化和分析的高保真數位影像。





主要優勢



一名操作員可在 1.5 小時內完成車輛掃描。

高精度三維數據

無需標記即可掃描以保護油漆

高效捕捉暗色和複雜表面

簡化工作流程，減少掃描位置





結論



SCANOLOGY 的 3D 掃描解決方案革新了汽車偵測和數位化流程。對於中小型零件，SIMSCAN 30 可提供微米級精度、快速掃描和高效的工作流程。對於大型車輛，TrackScan Sharp 49 和 SIMSCAN 42 的組合可快速且安全地提供全面、高精度的 3D 模型。



透過整合 SCANOLOGY 3D 掃描儀，汽車製造商和供應商可以：

確保精確的品質控制

減少檢查時間和人力成本

以數位化方式捕捉複雜部件和車輛

支持數位化製造和視覺化



對於尋求在偵測和車輛數位化方面具有精度、速度和多功能性的汽車公司而言，SCANOLOGY 3D 掃描解決方案是他們的首選。
