什們是逆向工程

概要



為何使用逆向工程？



分析優化產品設計、製作替換零件、設計新產品



如何採集數據？



使用三維掃描儀、CT掃描儀，或三坐標測量機



逆向工程的使用者有哪些？



汽車客製化專家、產品設計師、研究人員（醫療、工業）等





簡介

傳統的設計工作流程是"從無到有"，從零開始創造一件產品。而在逆向工程中，我們從一個現成的機器或部件開始，倒推流程，直接或採用間接的數位方式，一步一步，對每個部件或層次進行拆解。



逆向工程的目的通常是要創建可操作的三維CAD模型，如果進展順利，逆向工程可以提供設計信息，助您實現以下目標：

1.透過快速成型製造技術等方式，對傳統設備和零件進行再創造



2.對零件和機器進行故障分析，並根據需要重新設計



3.深入分析競品優缺點



4.為缺貨、成本昂貴或等待週期較長的零件輕鬆製作複製品



5.優化現有部件和系統的效能



6.根據設計訊息，研發全新產品




CAD設計

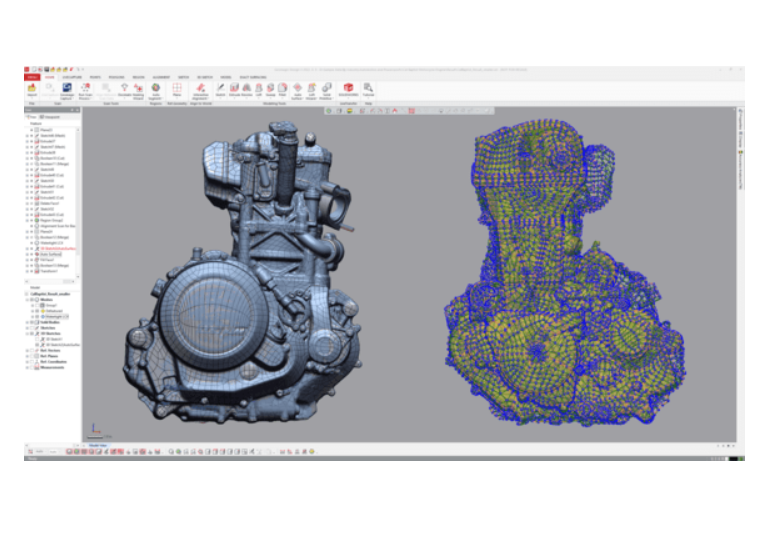

掃描處理完成後，可將3D模型匯出至逆向工程CAD程式中，如Geomagic Design X或Geomagic for SOLIDWORKS。在這一階段，您將基於3D模型完成CAD模型的繪製。如果已經完成了CAD基元擬合，可以直接將檔案以CAD物件的形式匯出至逆向工程軟體。

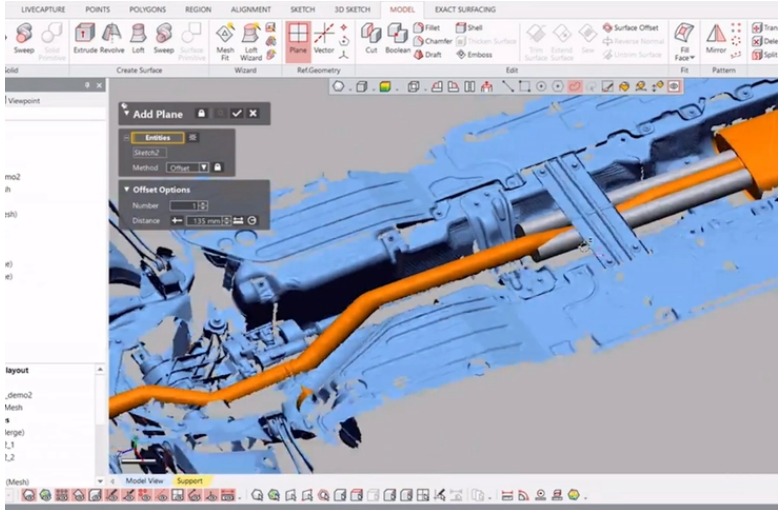

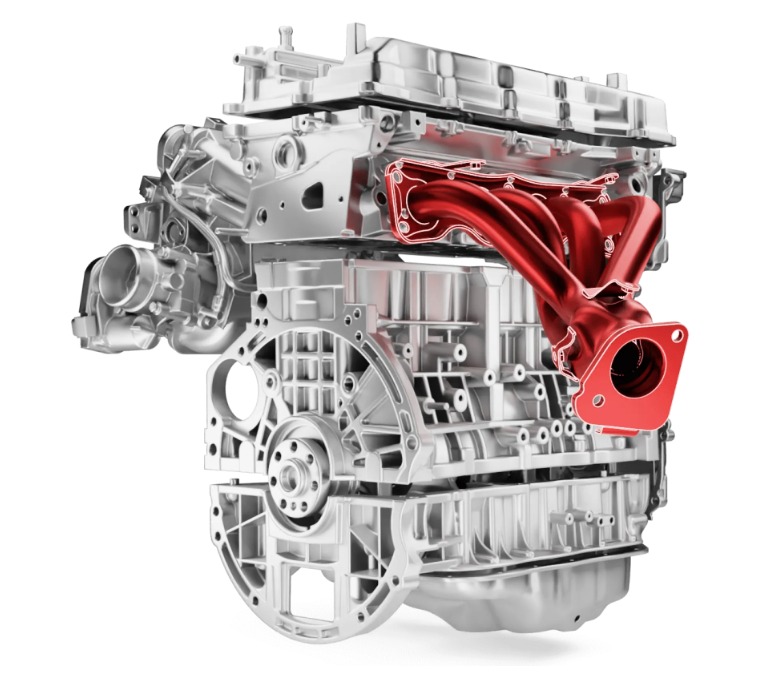

在CAD系統中，您可以分析現有模型，並根據需求進行客製化，改動幅度可大可小。例如檢測原物體中是否存在不對稱、畸形或其他不易察覺的反常情況（之前或許還未發現！），然後修改CAD模型來解決這些問題。當然也可以新增功能，設計也能被放大或縮小，也能調整形狀和體積。



有了CAD軟體，您就可以按照想要的方式對物體3D模型進行客製化設計，還能在虛擬環境下測試全新設計，為投產製造做好必要準備。



如需要，您也可以將CAD模型導入計算流體力學或有限元素分析系統，在各種條件或壓力下測試模型，然後決定對實物設計或材料進行何種改動，以實現最優性能，同時不超過既定公差範圍。



設計完成後，CAD模型已經可以真正問世了，您可以選擇各種製造技術。這些技術包括傳統鑄造和成型工藝、數控銑削和機械加工、積層製造，也就是3D列印或快速成型技術。



為什麼選擇Geomagic Design X將點雲資料轉換為CAD模型，實現三維掃描資料特徵擷取與參數化設計的卓越逆向工程。
